V-ringen

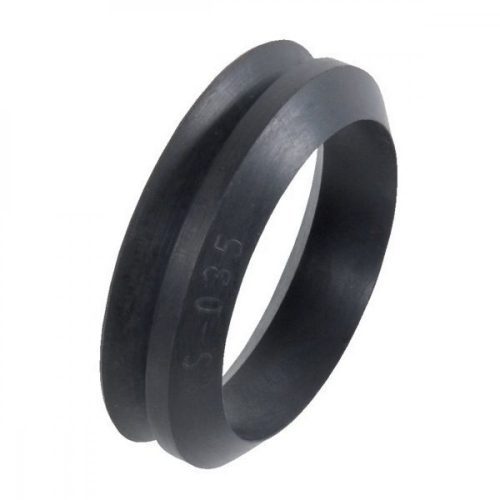

Een V-ring, ook wel V-ring afdichting of axiale asafdichting genoemd, is een elastomeer afdichting die meedraait met de as en in axiale richting afdicht tegen het tegenloopvlak. De V-ring voorkomt dat vuil, stof, water of olie in het systeem binnendringen en beschermt zo lagers en afdichtingen tegen verontreiniging. Het tegenloopvlak kan worden gevormd door de behuizing zelf, een deksel, een plaat, of bijvoorbeeld de buitenring van een lager. Door hun eenvoudige montage en betrouwbare werking worden V-ringen veel toegepast in hydraulische en mechanische systemen.

Materialen

NBR, EPDM, Viton (FKM / FPM), Neopreen (CR), Polyurethaan (PU)

Toepassingen

Pompen, motoren, elektromotoren, assen, hydraulische en pneumatische systemen.

/upload/737/var/Techniparts-V-ringen-e1576597879637.jpg
Op zoek naar V-ringen? Bekijk onze webshop voor V-ringen! Niet gevonden wat u nodig heeft? Stuur ons een mailtje!

V-ringen VA, S, L – V-Seal NBR – Viton – Epdm – Neopreen – V-ring

De functie van een V-ringen / V-seals is om een roterende as stof dicht te maken en zo uw lagers te beschermen. Hij zit geklemd op de as en de dichtlip draait tegen het huis.

Bij een stilstaande as ligt de dichtlip met een initiale persdruk tegen het tegenloopvlak. Met beginnende rotatie van de as werkt de centrifugaal kracht in radiale richting op de persdruk met toenemende omtreksnelheid.
Vanaf een omtreksnelheid van ca. 15-20 m/s begint de lip zich van het tegenloopvlak op te heffen en daalt de persdruk naar nul. De frictieverliezen nemen tot ca. 10 m/sw bijna lineair met toenemende omtreksnelheid toe. Tussen 10 en 12 m/s beginnen de frictieverliezen af te nemen en vallen in het bereik van 15- 20 m/s tegen nul.
De dichtwerking van V-ringen zijn gebaseerd op de aanraking tussen dichtlip en tegenloopvlak en verder op de slingerende werking door de rotatie van de V-ring. Vanaf het ogenblik waarop de dichtlip zich bij zeer hoge omtreksnelheid opheft, werkt de V-ring als spleetdichting en slingerschijf.



Type V-Seal V-ring – V-ringen V-Seals:

VA, A, VS, S, VL, L



Werkstof :

NBR, Epdm, Viton FKM FPM, Neopreen CR, Polyurethaan PU

Toepassingen:

Pompen, Motoren, Elektromotoren, Assen

Trelleborg Sealing Solutions ( voorheen Busak & Shamban )Type A, S, L, LX, RM, RME, AX , Gamma Seal

Merken V-ring / V-Seal:

Acla v-ring, Stefa Forsheda, Gapi, Macma, Parker, Hallite, Trelleborg ( Busak Shamban ), Merkel Freudenberg v-seal, Eriks, Polypac, NAK, NOK, Kaco, Ebele, Gaco, Hunger, Evco, Nordex, Dichtomatik, Hecker, James Walker.

Bezoek onze website voor al uw V-ringen en om een bestelling te plaatsen.

Bent u benieuwd welke V-ringen het meest geschikt zijn voor uw toepassing?

Ontvang persoonlijk advies of een offerte op maat van onze productspecialisten. Vul het formulier in en ontdek welke V-ringen het best aansluiten bij uw toepassing.
