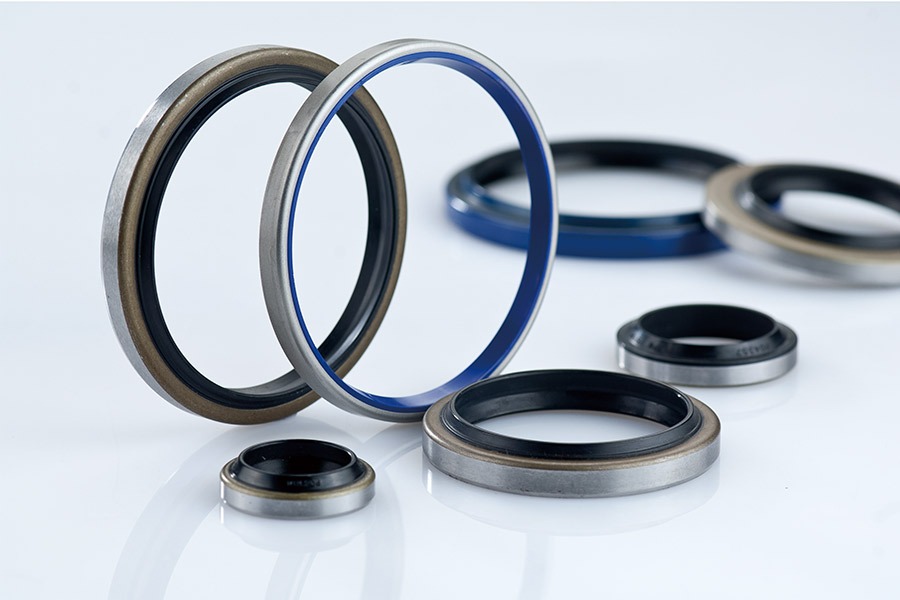

Afstrijkers (schrapers)
Afstrijkers worden toegepast in Pneumatiek en Hydrauliek cilinders. Deze Afstrijkers zorgen ervoor dat vuil, vocht en andere deeltjes van de zuigerstang worden verwijderd.
Op het moment dat de zuigerstang zich terugtrekt het systeem in, word het vuil buitengehouden. De afstrijker voorkomt zo dat er geen schade aan de stang, cilinderwand en/of andere componenten komt.
Ook voorkomt de afstrijker voortijdige storingen. De afstrijker heeft dus een belangrijke rol in een cilinder, terwijl deze vaak word ondergewaardeerd.
Bij het kiezen van een afstrijker moet er goed gekeken worden naar het juiste profiel. Ook moet er gekeken worden naar de omgevingsfactoren, bewegingssnelheid en temperatuur.
De meest voorkomende type afstrijkers zijn enkelwerkend, waarbij het element uitsluitend als afstrijker fungeert.
Daarnaast zijn er ook dubbelwerkende afstrijkers (combi wiper), waarbij het element zowel als stangafdichting en afstrijker functioneert.
Afstrijkers zijn leverbaar voor open groeven, maar ook gesloten groeven.

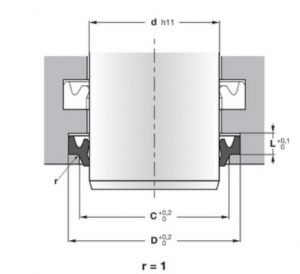

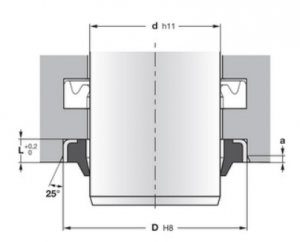

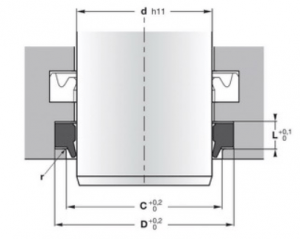

Afstrijker afmetingen:
Wanneer je de maat van uw afstrijker wilt bepalen zijn er een aantal factoren belangrijk:
De Buiten en binnendiameter van de cilinder. De groeflengte en de hoogte van de afstrijker.
(Soms komt het voor dat uw afstrijker meerder hoogtes heeft )
Type: Gesloten Groef Open Groef Gesloten Groef Dubbelwerkend
Maatwerk afstrijkers:
Het kan soms voorkomen dat uw maat niet meer leverbaar is. Wij produceren ook maatwerk afstrijkers.
Met behulp van een productiemachine hebben wij de mogelijkheid om maatwerk afstrijkers te leveren.
Door middel van een groot data aan profielen kunnen wij uw gewenste afstrijker snel leveren.
Daarvoor is er natuurlijk ook een groot scala aan materialen beschikbaar.
Materiaal Afstrijkers
De afstrijkers zijn veelal beschikbaar in de materialen NBR, Polyurethaan, FKM (Viton) en PTFE.
Bij dit laatste materiaal is er sprake van een PTFE ring die geactiveerd wordt door één of twee O-ringen.
Bij de materialen NBR, PU en FKM zijn er ook versies beschikbaar met een metalen kern of een metalen mantel.
Crossreferentielijst
| Techniparts BV | Materiaal | Anyseals | Hallite | Dichtomatik | Sealtech | Kimman | VOTA | FPE Seals |
 |

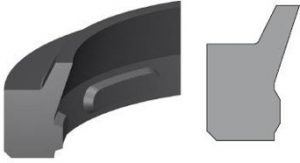

NBR | WS-10 | 33 | AE 40 | WRM | WSM | SO WRM | |
 |
PU | WS-10 | 831 | AE 42 | WRM-P | WSM-P | VSO WRM | MSWE |
 |

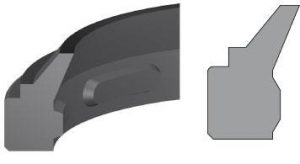

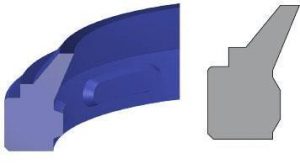

NBR | WS-11 | AE 41 | DSR | DP8-H9 | SO P8 | ||
 |
PU | WS-11 | 834 | AE 47 | DSR/P | DP8-PU | VSO P8 | MSWS |
 |

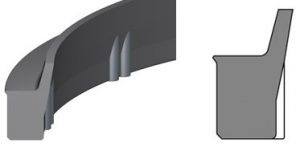

Polyester | WS-17 | 38 | AE 38 | WRM-H | WSM/HP | HDSO | MW38 |
 |

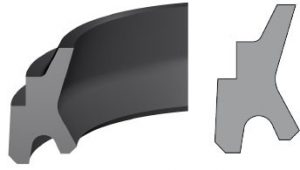

PU | WS-D14 | AD 51 | DSR/UP | DA17-N90 | NISO P10 | MSWHN | |
 |

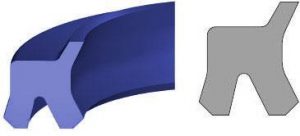

PU | WS-D15 | 839 839N | AD 53 AD 48 | UWR/P | UWR/P | VNISO | MSWH |
 |

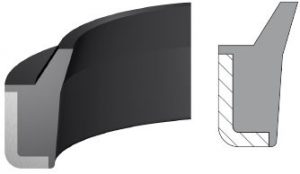

NBR/metaal | WS-20 | 37 | AM 43 | GA | DAS-H9 | SB | MCWN |
 |

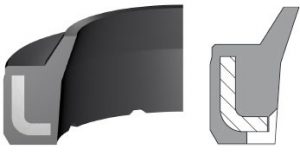

NBR/metaal | WS-21 | 32 | AM 45 | GA/R | RS-H9 | SG | |
 |

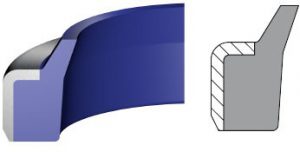

PU/metaal | WS-22 | 860 | AM 44 | PW | P/DAS | VSB | MCWE |
 |

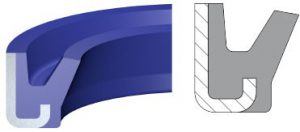

PU/metaal | WS-23 | 862 | AM 54 | SWP | SWP-PUR | VSB-HD | MCWI |
 |

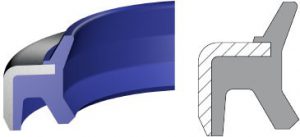

PU/metaal | WS-D24 | ADM 55 | PW/U | DAS/SCB/PU | VNISB | MCKBI | |
 |

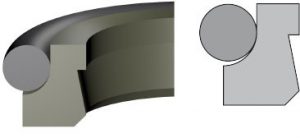

PTFE / NBR | WS-D31 | E2W | AD 60 | WE 3 | TF 157 | EXCLUDER DL | MWTF |
 |
PTFE / NBR | WS-D32 | E5W | AD 61 | WE 5 | TF 159 | EXCLUDER DL | MWTF |
Verschillende merken Afstrijkers
| Merk | Type | Materiaal | ||
|
|
HALLITE | Hydrauliek Type 38, 33, 520, 831, 834, 839, 842, 846, 860, 862 | NBR, Polyurethaan, PUR, Polyester, Ptfe, Teflon, Rood, Blauw en ook Zwart | |
|
|
TRELLEBORG | Turcon wiper: Excluder 2 en 5. Zurcon wiper: Excluder 500, DA22, DA24, ASW, WNE, WNV, WRM/PC, WP. Rubber/metal wiper: WRM/C-WSA, WRM, DA17. PTFE / TEFLON ( TURCON ) : T01, T05, T10, T12, T16, T19, T24, T25, T29, T40, T42, T46, T47, T51, T52, T59, T78, T99, M12, Q2J, MO2, M83, PUR ( ZURCON ) : Z201. UHMWPE ( ZURCON ) : Z20, Z22, Z24, Z43, Z431, Z48, Z51, Z52, Z80 | NBR, FKM, HNBR, EPDM en ook FFKM | |
|
|
ERIKS | RX, EHD, MES, 930, 007F EMF, 008N, 007N EMN, 006P. | NBR, Viton ®, FKM, FPM, Epdm, PU, AU, Polyurethaan, Messing, RVS, Ptfe en ook Stainless Steel. | |
PARKER |
PARKER | A1, A2, AM, AH, AF, AY, A5, A6, A7, Y3, Y4, AD, AG, AT, W7 Poly-Pak | NBR, Polyurethaan, Viton, HNBR, Ptfe, FKM, FPM, Zwart, Bruin, Groen P5008, P5009, P6000, P5004, P5000,P5001, P5062, P5075, P5007, P5070, P5011, P5080, P5010, P5012, P4300, P5500, N3571, N3570, N3578, N3580, N3584, N3582, E3676, E8536, E8608, V3664, V3656, V3638, V3681. | |
 |
DICHTOMATIK | AD 48 (AD48), AD 51 (AD51), AD 60 (AD60), ADM 55 (ADM55), AE 40 (A40), AE 41 (A41), AE 42 (A42), AE 47 (A47), AM 43 (AM43), AM 44 (AM44), AM 45 (AM45) AM 55 (AM55). | NBR Rubber 90 30 06 (903006), Epdm, PUR TPU 95 34 01 (953401) Poly-urethaan Ptfe, Teflon brons grafiet, Kleuren; blauw, zwart | |
 |
CLARON | PWB, PWO, PWS, PWM, WM, PWE, CSW, CSWM, PMW, PFB, PFP, UPWM, PWD, EW, 931, 941, 951, PWH, PWN, PWC. | NBR 70 shore, NBR 90 shore, AU, Polyurethane. | |
 |
SKF | A01-A, A01-B, A02-A, A02-B, A02-I, A03-A, A04-A, A04-B, A07-A, A08-A, A-08-B, A09-A, A10A, A11-A, A11-I, A12-A, A13-A, A25-F, A26-F, A27-F. | Ecopur, H, G, T, X, S, XH, XS Ecopur, TPU, CPU, NBR, HNBR, Groen, rood, blauw, zwart, grijs. | |
 |
KASTAS | K05, K06, K07, K09, K10, K11, K12, K27, K703, K30, K52, | PU, NBR, Staal, Polyurethaan | |
 |
DLI SEALS | B, MDK, ICL, MWM P, IWM, MWS, IWS, WRM, EWS. | NBR, TPU | |
 |
JAMERS WALKER | Wiper L split en eindloos , Wyclip Heavy Duty, Scraper W3 Lionsele | NBR, Polyurethane PU | |
 |
JM CLIPPER | SSW, P, H | FPM, NBR | |
 |
BAL SEAL | Serie 13, 14 | UHMW PE, Ptfe Glas Mos, Fiber Carbon, TA, G, GC, GFP, GFPM, GL, SP, UPC, FDA | |
|
|
KACO | QAN (NM) – QHW (NGU VGF NGF VGFU) – QHLH (VGU) – QHLP (RGU) – QFN (VG) – QFS – QVN PVS (NF). | NBR, ACM, VMQ, FKM en ook FPM. | |
|
FREUDENBERG | PU 5, PU 6, PU 11, P 8, P 9,PT 1, PT 2, AUAS, AUPS, AS, ASOB, AUPS, AUASOB, P6, PU5, PU6, PU11, PT1, PT2, P8, P9, PRW 1. | PU, Polyurethaan, Ptfe, NBR, Viton, HNBR, 95auv149, 95auv925, 95 auv 149, 95 auv 925 en ook Disogrin. | |
|
|
POLYPAC | WRM, WRMP, WRMC, WTF, DSR, DSR U UP, 10, DK, DSR/P, 10GA, GA P, GA R, NW, PPW, PWB, PW G U , SWP, UWR, UWR/P, UWR/PI, UWR/PN, WRM, WRM-H, WRM-P, WRM-PI, WRS, WTF en ook DR. | NBR, HNBR, MVQ, FPM, Epdm, Viton, Ptfe, PT01, PT, Polyurethaan, PUR, AU, HDPE, PA, PF, PBTP, PU02, PU05, PU08, PU10, PU12, PU14, PU20, PU21, PU22, PU23, PU25, PU26, PU27, PU30, PU40, Wit, Groen, Zwart en ook Bruin. | |
 |
HUNGER | AI, AI-D, AIST, A-EIS, A-EIS-S, A-EIS-SL | NBR, PU, Ptfe, POM Kunststof, PA 6, PA-CF, UHMW PE, PEEK, Hytrel, MVQ, FPM, FMVQ | |
 |
EVCO | 590, EPA, GHK, GHW, GPW, GPY, RCM | Ptfe, PU Polyurethaan, AU, NBR | |
 |
HECKER | AB, ABR, ABP ABR1, ABR2, ABR3, ABF1, ABF2, ABP1, ABP2, ABP3 | Gummi, Rubber, NBR, Ptfe, PU, AU, Gi. | |
 |
NORDEX | ARAN, AWSW, AWBB, AWSN | PU, Polyurethane, | |
 |
GUARNITEC | GHM, GHK, GHY, GHW, GPA, GHP, GPW, GHF, GGW, | AU, PU, NBR, Rubber Metaal. | |
 |
ANGST EN PFISTER | LWPU5C, LWPU6C, LWPU7C, LWPU8C, LWPT1C, | Nitrile NBR, PUR AU, Teflon Ptfe. | |
 |
DICHTA | DAS, DP6, DP7, DP8, DRS, DWR | NBR, Polyurethaan, PUR, Polyester, Ptfe, Teflon, FKM, Viton | |
|
|
POLILAS | PT, PT1 PTM, PBT, PBT1, PBS, PTS, PTS1. | NBR, AU, PU en ook Polyurethaan. |
Toepassing afstrijker?
Een afstrijker is toe te passen in een Hydrauliek cilinder, hydraulische cilinders, pneumatiek cilinder, pneumatische cilinders, stuur cilinder, enkel werkende landbouw cilinders, Veer cilinder, Suspension, Hydraulik, Pneumatik, dubbelwerkende onderwater cilinder, telescoop cilinder, telescoopcilinder, Hijskraan, Grondverzet, Graafmachine, Atlas, O&K, Neuson, Volvo, Fiat, Fuchs, Hitachi, JCB, Caterpillar.
Cilinder fabrieken:
Bosch Rexroth, ABS, Buter, Wassenaar, Uniparts Kavee, WDH, Montan, Evergreen, Vremac, Hänchen, Eaton, Hydrowa, Parker, Hydropa, Intergral, ASI, Staudt, Oudshoorn, Weber, Enerpac, A4, HyLu, Flexion, Festo, Parker, Norgren, Asco Joucomatic, Emerson, Norgren, Camozzi, Metal Work, SMC.
Alle afstrijker merken op een rij:
Hallite, Kaco, Trelleborg Busak – Shamban, Merkel, Polypac, Hunger, Evco, Dichtomatik, Hecker, Nordex, James Walker, JM Clipper, Balseal, Claron, Economos Seal Jet, Guarnitec, Parker Prädifa, Kastas, DLI, Angst & Pfister, Eriks, Sakagami, Poly-pak, Hegetu, Macma, Sealtech, NAK, Vota, Hercules, Ebele, Hercules, SKF CR Chicago Rawhide, Snijders, NOK, Advanced Products, Kimman, Dowty, Sealparts, Profiltra, Skega, Forsheda, Stefa, Polilas, Furon Saint Gobain, Sikkufit, MFC, DZ Ding Zing Seals.
